20世纪90年代以来，随着社会工业化水平和国度经济实力的进步，我国提出了城市化建立的开展战略。由于原有的电力线路障碍了城区开展，影响了城市化建立。郑州市近年来加大了对城市道路停止拓宽改造的工作力度，这就请求对原道路的电力设备停止改迁或电缆人地。从2001年到2004年，郑州共投资26952万元对旧城区停止架空线人地改造，郑东新区共投资18000万元停止电缆管网敷设。这些数据标明以后的电缆网络会越来越多，开闭所的土地运用问题与城市环境规划之间的矛盾日益突出。特别是改造旧城区时，狭小的街巷无法提供足够的土地用于建立开闭所，而占空中积小且易于搬迁的10kV户外环网柜、一进四出电缆分支箱能在配电节点中起着分支、分段、联络的功用，得到了普遍的应用。
1环网柜及一进四出电缆分支箱特性
(1)10kV户外环网柜指SF:绝缘、SF灭弧的多回路环网供电单元，简称环网柜。每个环网柜由3~6路开关共箱组成，接线方式灵敏多样，能够满足不同配电网络的需求。开关采用三相联动的SF6负荷开关或断路器，其额定电流为630A，短时耐受电流可达20kA(3s)。由于这种特殊的排列构造，环网柜具有如下特性:负荷开关采用压气式构造，灭弧时间短，寿命长;接地开关有视察窗，具有明显地可视断开点;户外型、全绝缘、全密封构造，能顺应任何恶劣环境;体积小构造紧凑，占地小，装置简单，免维护;无论是负荷开关、断路器、接地开关，均为三相联动构造，有效地避免了设备的缺相运转，操作便当、平安、牢靠;具有电动和手动操作机构，配FTU后即可完成配电自动化。
(2)10kV户外一进四出电缆分支箱适用于户外电缆多分支衔接，柜体采用不锈钢钢板，巩固耐用;带电体为全密封绝缘构造，无需绝缘间隔，牢靠保证人身平安;主回路电流等级630A，支路电流等级200A.一进四出电缆分支箱以其全绝缘、全密封、耐腐蚀、免维护、平安牢靠、体积小、构造紧凑、装置简单、便当、灵敏等特性。由于环网柜、一进四出电缆分支箱体积小、技术指标先进，能够起到传统开闭所的作用，从而减少占地和缩短出线电缆长度，降低整体造价和维护费用，因此普遍应用于旧城区线路改造、新建开发园区、居民小区等。
2环网柜、一进四出电缆分支箱构成的电缆环网构造
2.1配电网络的构造

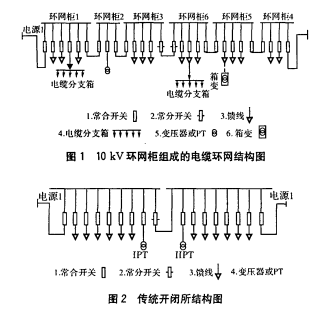

10kV环网柜组成的电缆环网构造如图1，传统开闭所构造如图2。架空线路杆上架设的配电变压器容量小(315kVA及以下)台数多，人地改为电缆网后，受空间限制，不可能全部采用同容量的箱变，多采用:
(1)自身带变压器的环网柜(图1中环网柜2)
(2)环网柜出线至终端箱变(图1中环网柜5)
变压器容量普通为400~630kVA
2.2环网柜、一进四出电缆分支箱构成的电缆环网构造与传统开闭所的比拟剖析
(1)由图1、图2能够看出，两路电源正常方式各供应3个环网柜，其出线路数可到达6~24回，相当于2个传统的开闭所(一个传统开闭所出线在12回左右)。两路电源构成一个“手拉手”环网完整满足开闭所的转供负荷的功用，而且出线变为分散散布，至每个分支或用户的电缆长度大大縮短。
(2)环网柜构成的电缆方式灵敏，能够依据用户开展需求随时插入环网柜，而且能够灵敏地接入电源，满足特殊地域的多电源复杂配网需求。而传统开闭所受建立范围限制，不易扩建。
(3)如图1和图2所示，环网柜每个区段控制1~4路出线，停电几率小;开关站每个区段控制7路，停电几率大;同时因环网柜分散散布，毛病时停电面积小从而查找毛病快、检修的时间短，故停电时户数较少，从而大大进步了供电牢靠性。
(4)一个传统开闭所占空中积约为84m2，在旧城区改造时，不可能提供这么大的中央;而每台环网柜仅占约3m2、一进四出电缆分支箱仅占约1m2的面积，且环网柜、分支箱因设备分散，更便于散布施行。
(5)建立一座两电源双母分段运转的传统开闭所约需资金120万元;而1台环网柜约为20万元，1台一进四出电缆分支箱仅为3万元，故采用环网柜、一进四出电缆分支箱能够大大减少工程造价。
(6)市区线路的改造还要充沛思索城市景观的要素，如柜型、颜色的选择等。环网柜、分支箱由于外观多式多样，十分美观，较易和四周环境交融在一同。综合以上六点，在电网人地改造中采用环网柜、一进四出电缆分支箱是理想的选择。
2.3设备选型
(1)设备选型应思索经济性和牢靠性的谐和，例如:1999年郑州在刚停止架空线人地改造时，由于国产环网柜技术不成熟，全部采用进口设备，每公里人地总造价高达600万元左右。由于目前国产环网柜技术曾经成熟，倡议采用国产环网柜，另外关于相比照较集中、容量小的10kV专用户，能够采用一进四出电缆分支箱对其供电，这样每公里人地总造价约为350万元，能够大大俭省投资。
(2)依据用地状况及用户数环网柜回路数取3~6路较适宜。
(3)思索与配电自动化配合，选用负荷开关而不用断路器;带电动操作机构或PT的环网柜应配置配电自动化监控单元或预留接口。
3运用中的留意事项
(1)环网柜作为电缆线路的节点，接线灵敏，操作便当。而一进四出电缆分支箱不能直接对每路停止操作，仅作为电缆分指使用，因此分支箱不能用于主干网。
(2)预留回路便于今后开展用户。预留方式可在环网柜、一进四出电缆分支箱预留出线路数。也可由主干电缆II接入新的环网柜。预留回路必需用绝缘封帽密封前方可运转。
(3)在未完成配电自动化的区段，应在电缆侧加装短路毛病指示器，以进步短路毛病段查找的速度。
(4)带有防爆孔的环网柜不应装置在街道上，以免事故时伤及行人。
(5)操作环网柜时要认真检查各种指示信号，对有压力的开关，发现压力缺乏严禁操作。
4总结
在城网架空线人地改造或新建电缆网工程中，在运转牢靠的前提下，从经济性思索，倡议采用国产设备。10kV户外环网柜，如HXGN6型SF。环网柜，HXGW--12/630系列SF。环网柜;箱变能够采用预装式箱变，例如:YBMW--12/0.4系列箱变;一进四出电缆分支箱倡议采用以硅橡胶为主材电缆接头防洪型，例如:DFW-12系列，有特殊开断请求的能够采用带SF。负荷开关分断的一进四出电缆分支箱。
